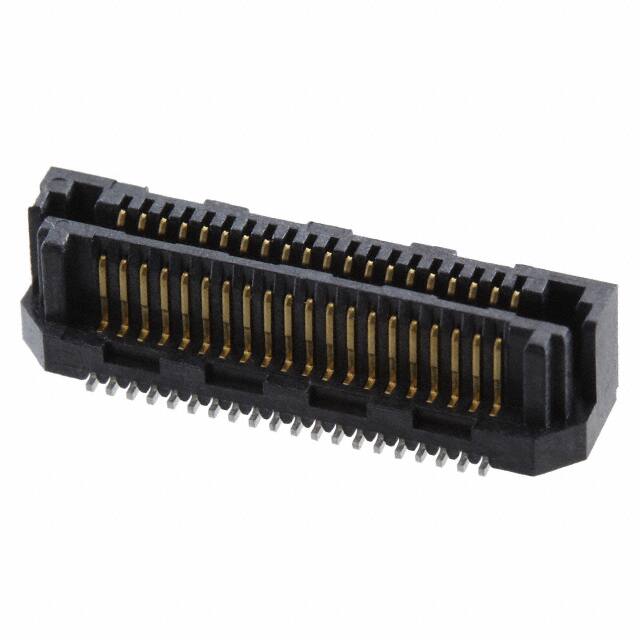

LSS-120-01-F-DV-A - Samtec Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-LSS-120-01-F-DV-A

Hersteller Teil #: LSS-120-01-F-DV-A

Produktkategorie: Rectangular Connectors - Arrays, Edge Type, Mezzanine (Board to Board)

Hersteller: Samtec Inc.

Beschreibung: Conn Socket and Terminal Strip SKT/HDR 40 POS 0.635mm Solder ST SMD Tube

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

LSS-120-01-F-DV-A Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Surface Mount

Housing Material

Polymer

Mounting Option

LOCKING

Contact Materials

Bronze

Packaging

Tube

Series

Razor Beam™ LSS

Published

2009

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Self Mating, Non-Gendered

Number of Positions

Max Operating Temperature

125°C

Min Operating Temperature

-55°C

Number of Rows

Gender

Receptacle

Additional Feature

MICRO RUGGED

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Mixed Contacts

Option

GENERAL PURPOSE

Pitch

0.025 0.64mm

Orientation

Straight

Depth

4.14mm

Number of Conductors

ONE

Reference Standard

Contact Finish

Gold

Reliability

COMMERCIAL

Number Of PCB Rows

Lead Pitch

635μm

Number of Contacts

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Body Breadth

0.163 inch

Housing Color

Black

Body/Shell Style

SOCKET

Contact Pattern

RECTANGULAR

Current Rating (Max)

1.7A

Features

Board Guide

Length

17.45mm

Contact Finish Thickness

3.00μin 0.076μm

Plating Thickness

FLASH inch

Height Above Board

0.169 4.30mm

Stack Height (Mating)

6mm 7mm 9mm

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant
